无组织粉尘治理——干雾抑尘

性价比指数:   ★★★★★

目前,在水泥厂、钢铁厂及煤矿等企业的物料堆储、 转运、装卸等生产过程中,易产生大量且治理难度较大的粉尘,从而造成严重的环境污染。面对如此恶劣情况,汇金采用干雾除尘技术,利用超声波产生的微细水雾捕集凝聚微细粉尘,将粉尘直接抑制在起尘点,避免了扬尘的出现,在不显著增加产尘物料湿含量前提下,使粉尘得到有效控制。

1、起尘点抑尘;

2、抑尘效果高达90%;

3、耗水量小;

4、无二次污染;

5、定制化设计。

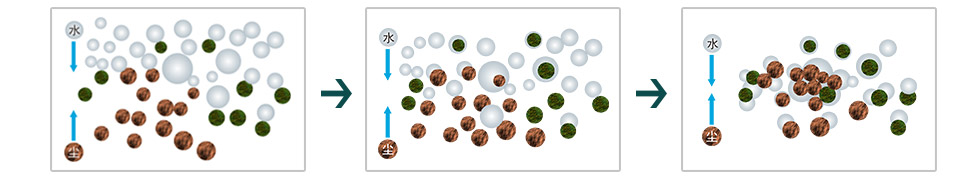

技术原理

1

碰撞聚合

向正在作业的粉尘外逸区域内喷射 压力水雾化的细小水滴,在粉尘产 生区域形成微雾。把作业时产生的 大量的粉尘包裹在水雾内,水雾与 粉尘颗粒发生非弹性碰撞。

2

吸附成长

水雾被粉尘吸收而生长成大颗粒

3

成团沉降

大颗粒沉降,达到除尘目的。

水气分配箱
  • 1/  整体采用不锈钢304外壳
  • 2/  内含不锈钢管件,水、气路调压阀,水、气路手动球阀
  • 3/  配合万向节使用,确保喷头水、气压平衡,保证喷雾效果
  • 4/  可增加电磁阀门,远程控制水气路开关,也可增加防冻保温伴热功能
万向节
  • 1/  包含水气管接头,尼龙保护盖、紧固盖,铝合金球座、球盖
  • 2/  安装后,可在球面一定角度范围内调节喷雾方向
  • 3/  铝合金球座内可安装加热棒,冬季起到防冻作用
  • 4/  具有结构简单、安装调节方便等特点
超声波干雾喷头
  • 1/  整体及支撑震动头的三脚架采用不锈钢316材质
  • 2/  喷头组件拆卸便捷,方便维修
  • 3/  水珠雾化后颗粒小且均匀,抑尘效果好
喷雾箱
  • 1/  箱体采用304不锈钢,耐冲击、耐腐蚀
  • 2/  水、气双流体设计,利于提高雾化效果
  • 3/  增加防冻保温伴热功能,适用不同环境
  • 4/  单喷雾箱安装2-9个干雾喷头,防滴漏
  • 5/  不锈钢喷头底座,反复拆卸丝牙不滑丝
  • 6/  随机附带安装支脚,可360°调整角度

工艺流程图

性能特点

1.定制化设计,旋转设备实现连续供水;

2.在污染的源头,即起尘点进行粉尘治理,无二次转运污染;

3.尤其针对 10μm 以下可吸入性粉尘,治理效果高达90%;

4.雾颗粒大多为10μm 以下,耗水量小,物料湿度重量比不大于0.5%;

5.干雾抑尘设备投入少,占地面积小,全自动操作,运行维护费用低。

90%
治理效果高达
0.5%
湿度重量比
不大于
使用效果
适用于水泥、化工、钢铁、煤矿等行业的爆破、破碎、转运、卸料、堆取、落料等环节粉尘治理,主要针对直径在1-100μm之间的粉尘污染颗粒。
① 破碎/筛分除尘效果对比图
在破碎/筛分/转运的环节扬尘点增加抑尘设施,对生产过程中的粉尘颗粒进行抑制,使其避免向四周扩散。

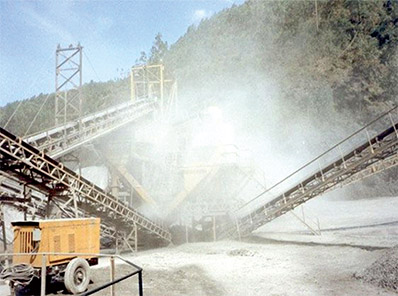

实施前 >

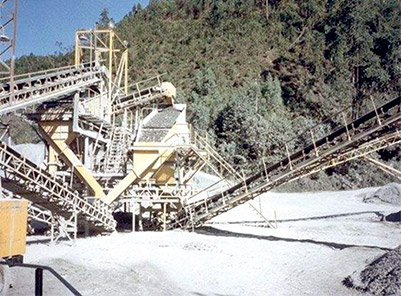

实施后 >

② 堆存料除尘
通过水转接装置/水箱/滑线等,向堆料机进行水/气输送,使干雾在堆料机进、出料端形成雾幕,达到对1-100μm粉尘的有效抑制。

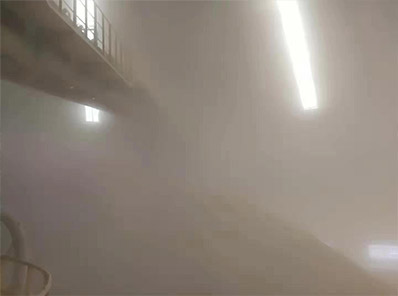

实施前 >

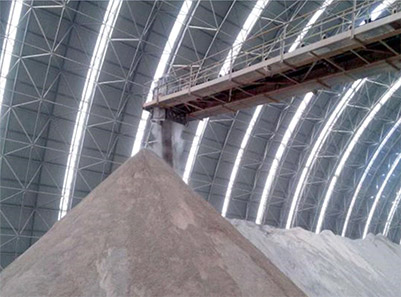

实施后 >

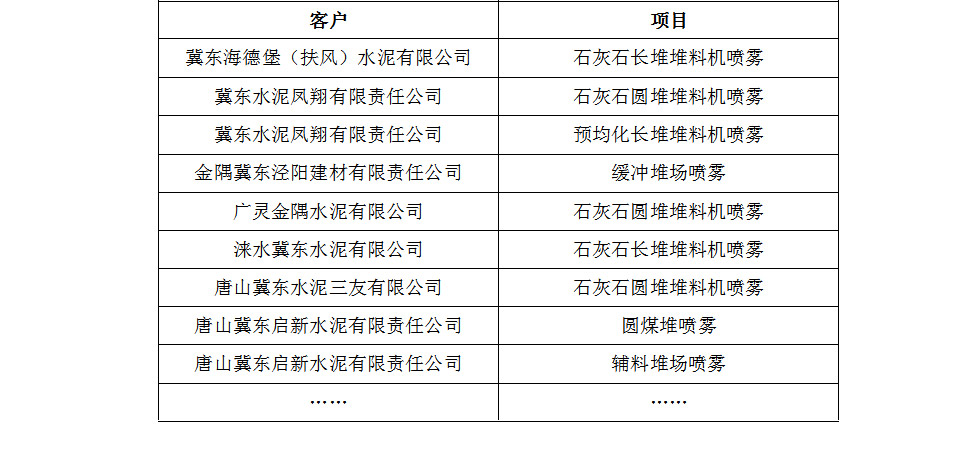

使用案例
